真空注型品
弊社では、シリコーン型・簡易型での
真空注型（常圧注型）などによる成形方法で、
1個からの少ロット品（小ロット品）・現物からの複製品・試作品の製作を
行っております。
小さな物から１ヶから承ります！
真空注型品
真空注型とは、
・現在ある現物（生産中止になった部品等）
・切削加工や張り合せ加工で図面から作製した物
・３Dプリンター等で造形した物
上記の物をマスターﾓﾃﾞﾙとして使用し、シリコーン型（樹脂型等）を型取り、
その型に、真空中で樹脂を流し込み、プラスチック・ゴムの複製・成形をする方法です。
＊透明品・耐熱タイプ・ゴムなどで複製することも可能です。
＊弊社では、エポキシ系樹脂での注型を主体としております。
＜用途＞
水中機器・計測機器・医療機器等の少ロット製品
マンションなどの現在製作されていない部品の複製
電気製品・ロボット・車・カメラ等の試作品
＊家電製品・自動車・機械部品・雑貨品などのプラスチック・ゴムの少ロット製品や試作品の
製作に使用されております。
＊古くて手に入らないようなプラスチック・ゴムの機械・電機部品の複製にも使用されております。
＊マスターモデル（元型）として、シリコーンで型取りできない素材もあります。
少ロット品
＊シリコーン型を使用するので、年間数個からの少ロット品にも最適です。
機械プラスチック部品のコストダウンに！
電線端末コネクター部分の端子埋没ゴム成形品
マンションの製造中止になった部品の複製
樹脂機械加工部品の真空注型品 特殊機械のゴムバンパー
プロペラ 特殊機械のゴムタイヤ
試作品等

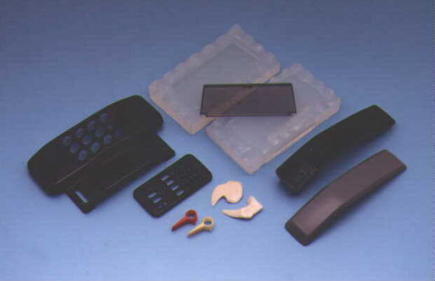

シリコーン型と真空注型品 真空注型品
真空注型品 透明注型品
真空注型（ゴム色々） 木製品の透明複製
部品の複製
→
→
古い破損した電気部品 破損を修理（欠損部をパテで造形） シリコーン型を作成
デオチックを使用して真空注型で複製
＊古くて手に入らない部品などの個人の部品複製となると、金額の面で複製は難しいが、
家主様など、同じ部品を多く使っている場合、金額で折り合いがつく場合があります。
最近の傾向
ダウンロードした３Dデータ CADで作った３Dデータ ３Dスキャンで作ったデータ
↓
FDM型３Dプリンタ 光造形式３Dプリンタ
光造形型プリンタでの弊社造形物
３Dプリンタでの造形やマシニング等での切削加工で
マスターモデルを作成
↓
真空注型での複製

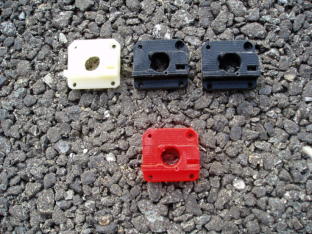

赤色マスターモデル（FDM型３Dプリンタで造形）と真空注型品（ABS相当品）
透明に・ゴムに・強度アップ・耐熱アップ
FDM型３Dプリンタで造形した物は、積層されて作られておりますので、層間剥離があり
強度が弱く、表面が粗いです。
1個を丁寧に仕上げて複製（注型）することもできます。
また、透明品・耐熱タイプ・ゴムで複製（注型）することも可能です。
＊透明品で、複製する場合は、元の造形品の表面が、ピカピカの鏡面に仕上がってないと透明になりません
見積依頼の場合
・マスターモデル（元型）から製作場合は、図面（フリーハンドでも可能）か２D・３Dデータなどを
送って頂くと見積ることができます。。
・マスターモデル（元型）支給の場合は、現物を送って頂くか、横に定規（ものさし）を
置いて写した写真（縦・横・上・内側等の方向）をメールで送って頂くと、見積ることができます。
見積り例 大まかな金額になりますので、実際は個々に違いますので、見積依頼をして下さい。
・マスターモデル（元型）代
形状により価格が全く異なりますので、図面等にて見積らせて頂きます。
＊支給の場合は、金額はかかりません。
・型（シリコーン型）代
マスターモデルの寸法がが、５０mm×５０mm×５０mmまでの場合
１型 30,000円程度（１型では、１０個から１５個程度しか成形できません）
＊運賃・消費税は別です。
・真空注型品代
注型品寸法が、５０mm×５０mm×５０mmまでの大きさで、ＡＢＳ相当品を真空注型した場合
１個〜５個の発注： 7,500円〜10,000円（１個当り）程度
６個〜１５個の発注： 7,000円（１個当り）程度より
１６個以上の発注： そのつど見積らせて頂きます。
＊実際は、マスターモデルの形状によって価格は変わります。
＊１型では、１０個〜１５個程度しか成形できません。それ以上の数が必要な場合は、シリコーン型を
2型、3型と追加製作する必要があります。
＊上記価格は、消費税別の参考価格です。数のあるロット品なども別途見積らせて頂きます。
一度、お問い合わせください。
＊運賃・消費税は別途必要ですです。
＊注型品にするとすべてコストダウンになるとは、限りません。
こんなものも注型できます！
デオチックによる真空・常圧注型品
デオチックで注型した水中探査船！
デオチックで注型したオートバイです ！
デオチックで注型した樹脂盆栽です ！
